파랑이 1번이라는 기억은 케이블에 따라 맞기도 하고 틀리기도 합니다. 파랑, 주황, 초록으로 시작하는 12색은 광케이블 작업에서 거의 공통 언어처럼 쓰이지만 모든 케이블이 같은 체계를 따르지는 않습니다. 저는 외운 순서를 체계가 확인된 케이블에만 쓰자고 제안합니다. 작업 전에 케이블 표기와 설계 자료에서 색 체계 이름부터 확인하면 됩니다.
이 글은 2026년 10월 20일 확인한 공개 자료 기준입니다. 특정 현장이나 고객 사례가 아니고, 뒤에 나오는 점검 순서는 DMS.Labs가 제안하는 방식입니다. 읽은 자료는 The Fiber Optic Association(FOA)의 색상 코드 안내, Prysmian의 색상 코드 안내서(문서 번호 TLS-0007-1025), Hexatronic의 색상 코드 백서입니다. TIA-598 규격 원문은 열람하지 못했습니다. 그래서 규격 본문에 무엇이 적혀 있는지가 아니라, 위 세 자료가 무엇을 설명하는지를 기준으로 쓰겠습니다.

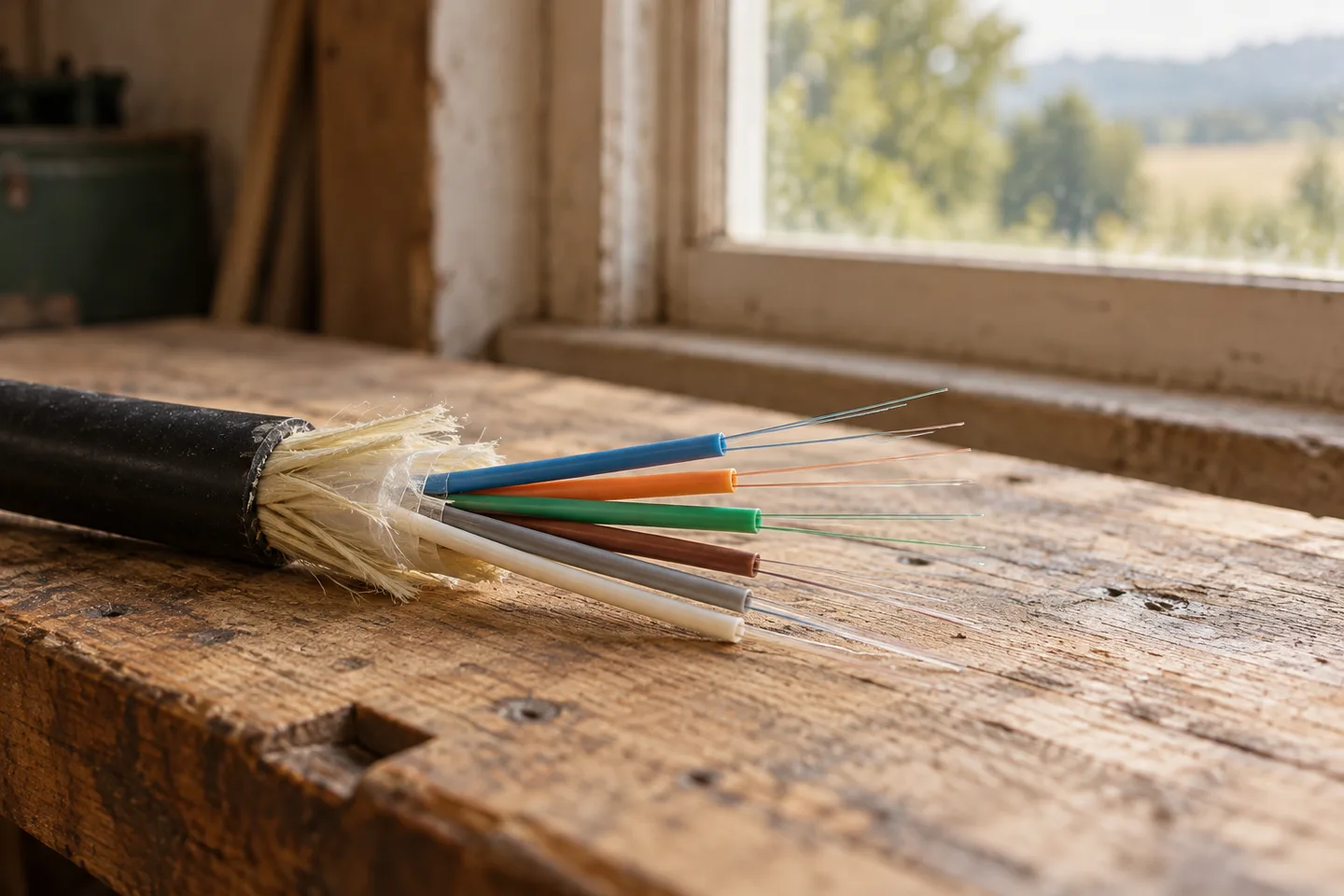

여러 색의 얇은 버퍼 튜브가 풀려 나온 광케이블 끝단이 놓인 창가 작업대원본 전체 보기
12색 순서는 어디까지 공통입니까?
TIA-598 순서는 널리 채택되었지만 모든 케이블의 공통 규칙은 아닙니다. FOA는 광섬유 색상 코드에 TIA-598이라는 기준이 있고 대부분의 제조사가 이를 채택해 참조한다고 설명합니다. 같은 문단에서 국가 규격, 고객 요구, 선호에 따른 예외도 많다고 덧붙입니다. 공통이라는 말과 예외가 많다는 말이 한 문장 안에 함께 있습니다.
TIA-598의 광섬유 순서는 1번 파랑, 2번 주황, 3번 초록, 4번 갈색, 5번 회색(Slate), 6번 흰색, 7번 빨강, 8번 검정, 9번 노랑, 10번 보라, 11번 분홍(Rose), 12번 청록(Aqua)입니다. Hexatronic 백서는 이 체계를 예전에 Bellcore 표준이라고 불렀고 전 세계에서 가장 널리 알려진 방식이라고 소개합니다. 색 이름이 미국 영어식이어서 Slate는 회색, Rose는 분홍, Aqua는 청록으로도 부른다는 설명도 있습니다. 도면에 회색, 분홍, 청록이라고 적혀 있어도 같은 자리를 가리킬 수 있습니다.
FOA에 따르면 이 순서는 전화선에서 쓰던 관례를 따른 것이고, 광섬유는 쌍이 아니라 한 가닥씩 구분한다는 점만 다릅니다.
같은 번호에 다른 색이 놓이면 어떻게 됩니까?
같은 번호라도 체계가 다르면 색이 달라집니다. 독일에서 가장 흔하다는 DIN-0888, 스웨덴 Skanova가 2012년에 도입한 S12, 핀란드에서 쓰는 FIN 2012는 같은 열두 가닥에 다른 색을 배정합니다. 아래 표는 FOA의 비교표 값이며 Hexatronic 백서의 값과 일치합니다.
표가 넓으면 좌우로 스크롤하여 확인하세요.
| 번호 | TIA-598 | DIN-0888 | S12 | FIN 2012 |
|---|---|---|---|---|
| 1 | 파랑 | 빨강 | 빨강 | 파랑 |
| 2 | 주황 | 초록 | 파랑 | 흰색 |
| 3 | 초록 | 파랑 | 흰색 | 노랑 |
| 4 | 갈색 | 노랑 | 초록 | 초록 |
| 5 | 회색 | 흰색 | 노랑 | 회색 |
| 6 | 흰색 | 회색 | 회색 | 주황 |
| 7 | 빨강 | 갈색 | 갈색 | 갈색 |
| 8 | 검정 | 보라 | 검정 | 청록 |
| 9 | 노랑 | 청록 | 보라 | 검정 |
| 10 | 보라 | 검정 | 주황 | 보라 |
| 11 | 분홍 | 주황 | 청록 | 분홍 |
| 12 | 청록 | 분홍 | 분홍 | 빨강 |
표에서 먼저 보이는 곳은 1번과 2번입니다. TIA-598에서 1번인 파랑은 DIN-0888에서는 3번, S12에서는 2번, FIN 2012에서는 1번입니다. 2번 자리에는 TIA-598 주황, DIN-0888 초록, S12 파랑, FIN 2012 흰색이 놓입니다. 열두 칸을 모두 훑어봐도 네 체계가 같은 색을 놓는 번호는 하나도 없습니다. 두 체계가 겹치는 번호는 있습니다. 8번 검정은 TIA-598과 S12가 같고, 7번 갈색은 DIN-0888, S12, FIN 2012가 같습니다.
가정해 보겠습니다. 도면에는 S12로 적힌 케이블이 있는데 작업자는 TIA-598 순서를 기억하고 있습니다. 파랑 광섬유를 1번으로 읽으면 실제로는 2번을 1번으로 보게 됩니다. 표의 값으로 계산한 가정이며 실제 사고 사례가 아닙니다. 네 체계는 같은 열두 가지 색을 쓰고 순서만 다릅니다. 그래서 체계를 잘못 짚어도 광섬유의 색이 낯선 점이 없고, 틀렸다는 단서가 눈앞에 나타나지 않습니다. 색 이름만으로는 번호가 정해지지 않고, 체계 이름이 함께 있어야 번호가 정해집니다.
12개가 넘으면 표시는 어떻게 이어집니까?
튜브나 광섬유가 12개를 넘으면 같은 12색을 반복하고 줄무늬나 점선 같은 표식을 더해 구분합니다. 이 점은 세 자료가 비슷하게 설명합니다. 달라지는 쪽은 표식의 세부입니다.
FOA는 13~24번 튜브가 같은 색에 검정 줄무늬를 쓰고(검정 튜브는 노란 줄무늬), 25~36번은 주황 줄무늬, 37~48번은 초록 줄무늬를 쓴다고 적습니다. Prysmian 안내서의 TIA-598 튜브 표에서는 13~24번이 검정 줄무늬이고 20번 검정 튜브는 노란 줄무늬입니다. 25~36번은 빨간 줄무늬, 37번은 초록 줄무늬가 붙은 파랑입니다. 25~36번 튜브의 줄무늬를 한 자료는 주황, 다른 자료는 빨강으로 적고 있는 셈입니다. 어느 쪽이 규격 원문과 맞는지는 원문을 보지 못해 판단하지 않습니다. 제조사마다 표기가 다를 수 있으니 튜브 색표는 제조사 문서에서 직접 받아야 합니다.
한 튜브에 광섬유가 24개 들어가는 경우 Prysmian은 두 가지 방식을 구분합니다. 하나는 바인더 실로 묶음을 나누는 방식입니다. 파란 실 묶음에 1~12번이, 주황 실 묶음에 13~24번이 들어갑니다. 다른 하나는 24가닥 모두를 고유하게 표시하는 방식입니다. 1~12번은 표준 12색이고, 13~24번은 같은 색에 검정 점선을 넣되 20번만 색이 없는 광섬유에 검정 점선을 넣습니다. FOA도 12가닥을 넘는 튜브는 바인더 테이프로 묶음을 나눈다고 설명합니다.
20번이 따로 취급되는 이유는 Hexatronic 백서에 나옵니다. TIA/EIA-598에서 20번은 투명(clear)한 광섬유인데, 검정 광섬유 위에는 검정 링 표시가 보이지 않기 때문입니다. DIN-0888에서는 검정이 10번이라 22번이 투명합니다. 20번 자리를 검정으로 기억하고 있다면 이 표기와 맞지 않습니다.
같은 번호가 체계마다 어떻게 읽히는지 예를 하나 들어 보겠습니다. 14번 튜브 안의 6번 광섬유를 찾는다고 하겠습니다. Prysmian의 TIA-598 표를 따르면 14번 튜브는 검정 줄무늬가 있는 주황이고, 그 안의 6번 광섬유는 흰색입니다. Hexatronic의 S12 표를 따르면 14번 튜브는 표식을 더한 파랑이고, 6번 광섬유는 회색입니다. 번호는 같은데 찾아야 할 색이 모두 달라집니다.
세는 방향과 층도 정해져 있습니까?
Hexatronic 백서는 규격마다 세는 방향을 그림으로 따로 보여 줍니다. TIA/EIA-598과 S12 항목에서는 튜브가 여러 층으로 된 설계라면 가장 안쪽 층부터 센다고 설명합니다. 튜브의 색과 줄무늬를 정확히 읽더라도 어디에서 시작해 어느 방향으로 세는지는 색표에 나오지 않습니다. 이 부분은 제조사의 단면 도해나 설계 도면에서 확인합니다.
겉피복과 커넥터 색은 같은 약속입니까?
광섬유 색과는 별개의 체계입니다. FOA가 정리한 TIA-598의 겉피복 색에서 노랑은 단일모드(OS1, OS1a, OS2), 주황은 OM1·OM2, 아쿠아는 레이저 최적화 50/125 다중모드(OM3, OM4)입니다. 커넥터 본체는 단일모드 PC가 파랑, 단일모드 APC가 초록으로 구분합니다. 노란 점퍼 코드는 광섬유 종류를 알려 주는 표시이고, 안에 든 9번 광섬유가 노랑이라는 뜻과는 상관이 없습니다. FOA는 옥외 케이블이 대체로 자외선 때문에 검정 피복을 쓰고 인쇄 문구로 표시한다고도 설명합니다. 피복 색이 검정이면 색으로 알 수 있는 정보가 없으니 인쇄 문구를 읽어야 합니다.
접속 전에 무엇을 대조합니까?
다섯 가지를 순서대로 대조하면 됩니다. 아래 표는 위 자료에서 확인한 사실을 바탕으로 DMS.Labs가 제안하는 순서이며, 규격이나 제조사의 요구사항이 아닙니다.
색 점이 줄지어 그려진 공책과 접속 트레이 곁에 놓인 필기구, 위에서 비스듬히 내려다본 책상원본 전체 보기
표가 넓으면 좌우로 스크롤하여 확인하세요.
| 순서 | 확인할 것 | 확인하는 곳 | 비어 있을 때 |
|---|---|---|---|
| 1 | 색 체계 이름 | 케이블 인쇄 문구, 데이터시트, 설계 도면 | 작업 전에 설계 담당자나 제조사에 문서를 요청합니다 |
| 2 | 튜브 색과 줄무늬 규칙 | 제조사 색상표 | 튜브가 12개를 넘으면 특히 확인합니다 |
| 3 | 튜브당 광섬유 수와 13번 이후 표시 방식 | 제조사 색상표 | 바인더 방식인지 점선 방식인지 구분합니다 |
| 4 | 세는 시작점과 방향 | 제조사 단면 도해, 도면 | 층이 여러 개면 안쪽 층부터인지 확인합니다 |
| 5 | 반대편 케이블의 색 체계 | 양쪽 도면 | 두 케이블의 번호 대응표를 따로 만듭니다 |
1번 칸은 장비 없이 할 수 있습니다. 케이블 인쇄 문구와 데이터시트에 체계 이름이 있는지 보면 되고, 이 칸이 비어 있다면 나머지 칸도 확신하기 어렵습니다. 케이블이 한 제조사의 TIA-598 계열 제품으로만 이루어져 있고 도면에 체계 이름이 적혀 있다면 2번부터 4번 칸은 금방 끝날 것입니다. 해외 제조사 케이블이 섞였거나 도면에 체계 이름이 없다면 저는 1번 칸에서 작업을 멈추겠습니다.
접속한 뒤 기록에는 무엇을 남깁니까?
제안하는 기록은 색만 적지 않고 체계 이름, 튜브 위치, 광섬유 번호, 양쪽 끝의 연결을 함께 남기는 것입니다. FOA는 접속에서 같은 색끼리 이어 케이블 전 구간에 색 코드가 이어지게 하는 것이 일반적이라고 설명합니다. 같은 체계를 쓰는 두 케이블이라면 이 방식으로 충분합니다. 두 케이블의 체계가 다르면 같은 색이 같은 번호가 아닐 수 있으니, 색과 번호의 대응을 별도로 적어 둡니다.
FOA의 질의응답에는 케이블 안의 모든 광섬유를 광섬유 번호, 색 코드, 양쪽 끝의 연결과 함께 문서화하는 것이 보통이라는 설명이 있습니다. 여기에 사용한 색 체계 이름과 튜브 위치를 더하는 것이 DMS.Labs의 제안입니다. 나중에 도면을 보지 않은 사람이 기록만 읽고 같은 광섬유를 찾을 수 있어야 합니다.
다음에 볼 것

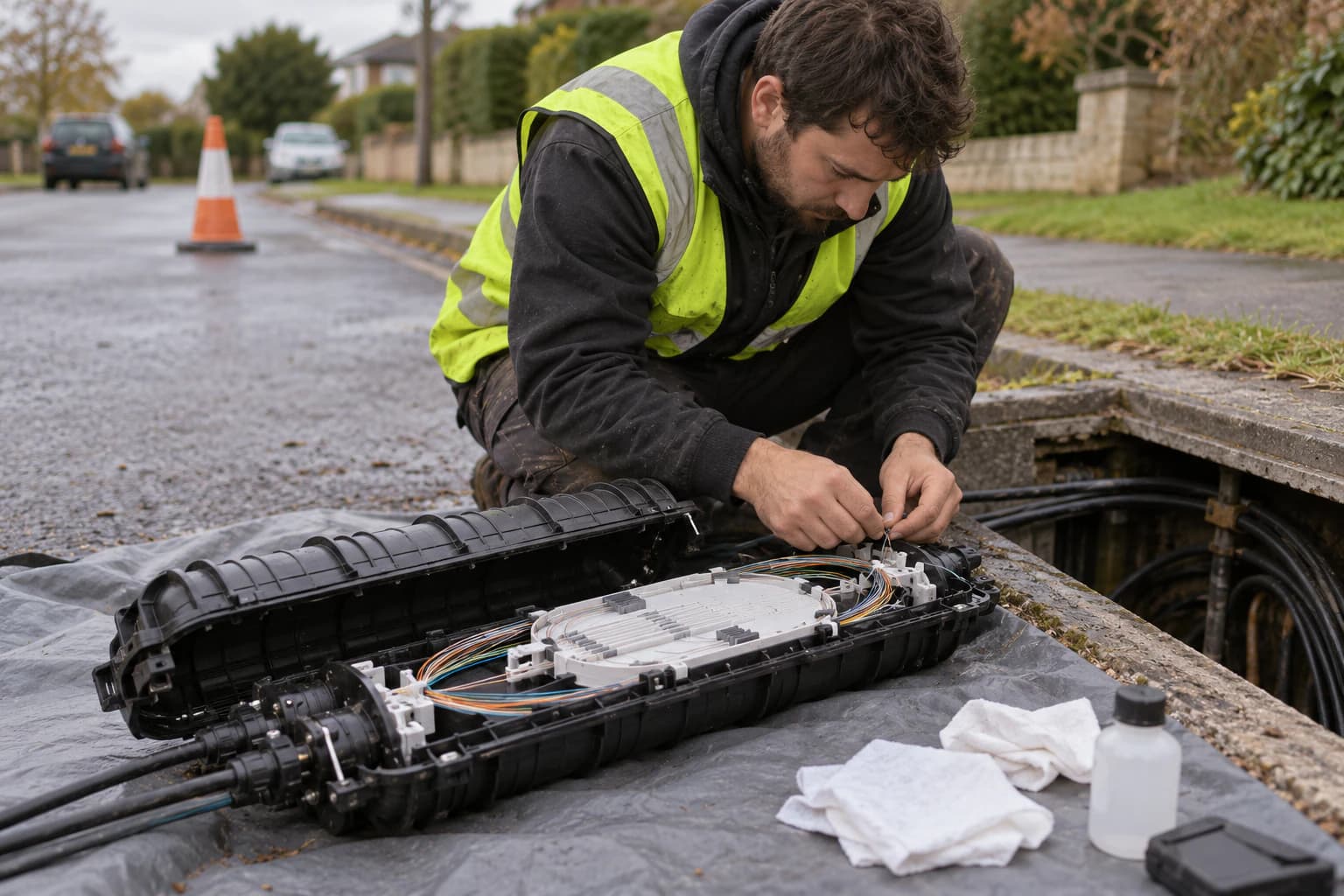

광통신 현장 교육의 범위는 DMS.Labs 광통신 교육 페이지에서 볼 수 있습니다. 접속 뒤 측정과 기록은 광손실 측정 전에 먼저 확인할 것: 숫자를 믿을 수 있는 조건, 접속함을 다시 열 때의 점검은 처음 밀봉이 끝이 아니다: 광 접속함 재진입 방수 점검에 정리했습니다.
참고한 자료
2026년 10월 20일에 확인했습니다. 제품과 케이블마다 표기가 다를 수 있으니 실제 작업에는 해당 제조사 문서의 해당 버전을 따릅니다. 이 글의 사진 두 장은 AI로 만든 예시 이미지이며 실제 현장 기록이 아닙니다.
