측정기 화면에 숫자가 뜨면 일은 끝난 것처럼 보입니다. 그러나 그 숫자가 어느 구간을, 어떤 조건에서, 무엇과 비교해 얻은 값인지 설명할 수 없다면 아직 판단을 시작할 수 없습니다. 광섬유 링크의 손실 측정은 버튼을 누르는 순간보다 그 앞뒤의 준비와 기록에서 품질이 갈립니다.
이 글은 특정 제품의 합격 기준이나 통신사업자 시방을 대신하지 않습니다. 현장에서 측정 계획을 세우거나 결과를 검토할 때 빠뜨리기 쉬운 질문을 정리한 실무 가이드입니다. 실제 허용 손실과 시험 파장, 시험 방법은 계약 문서, 적용 표준, 네트워크 설계와 장비 지침을 먼저 확인해야 합니다.
1. 무엇을 합격시킬 것인지부터 적는다
‘광손실을 측정한다’는 말만으로는 시험 범위가 정해지지 않습니다. 종단 간 삽입 손실을 확인하려는지, 특정 접속점의 위치와 이벤트를 찾으려는지, 운용 중 수신 광파워를 확인하려는지에 따라 장비와 절차가 달라집니다. 같은 dB 표시라도 서로 다른 질문에 대한 답일 수 있습니다.
OLTS는 광원과 광파워미터를 사용해 링크의 종단 간 삽입 손실을 평가하는 데 쓰입니다. OTDR은 반사와 후방산란을 분석해 구간과 접속 이벤트를 따라 링크를 특성화하는 도구입니다. Fluke Networks의 시험 가이드는 OLTS를 기본 링크 손실 평가, OTDR을 개별 이벤트와 문제 지점의 특성화에 사용하는 보완적 접근으로 설명합니다. OTDR 화면의 총손실값 하나를 OLTS 시험 결과와 아무 조건 없이 같은 것으로 취급하지 않는 이유입니다.
작업 전에 한 줄로 적어보면 좋습니다. ‘이 링크의 어느 두 종단 사이를, 어떤 파장과 방법으로, 어떤 손실 예산에 대조할 것인가.’ 이 문장이 없다면 측정값이 멀쩡해 보여도 나중에 결과를 재현하거나 인수 기준에 연결하기 어렵습니다. 특히 분배기와 여러 접속점이 있는 FTTx 구간에서는 실제 시험 경계가 도면상의 경계와 같은지 먼저 확인해야 합니다.
2. 기준값을 잡기 전에 연결면을 본다
시험용 패치코드와 장비 포트가 깨끗하다는 가정은 가장 손쉬운 오판의 출발점입니다. 새 커넥터나 공장 조립품도 연결 전에 단면을 검사해야 한다는 것이 Fluke Networks의 권고입니다. EXFO의 OTDR 사용 설명서 역시 장비에 연결하기 전 커넥터를 검사하고 필요하면 청소하도록 안내합니다. 오염된 상태로 연결하면 수치가 흔들리는 데 그치지 않고 접촉면을 손상시킬 위험도 있습니다.
순서는 간단하지만 생략하면 안 됩니다. 검사하고, 필요한 경우 적합한 방법으로 청소하고, 다시 검사한 다음 연결합니다. 검사 없이 무작정 여러 번 닦는 것도 좋은 절차는 아닙니다. 커넥터 형식이 맞지 않거나 단면이 손상된 상황을 오염으로 오해할 수 있기 때문입니다. 시험용 코드의 양 끝과 링크 종단의 실제 연결면을 모두 포함해야 합니다.
기준 설정도 같은 맥락입니다. OLTS에서 기준을 잡은 뒤 시험 코드를 바꾸거나 연결 조건이 달라졌다면 그 결과를 그대로 비교할 수 있는지 확인해야 합니다. 사용하는 장비와 적용 시험법이 요구하는 기준 설정 방식을 기록해 두어야 다음 사람이 같은 숫자를 이해할 수 있습니다. ‘기준을 잡았다’가 아니라 ‘어떤 코드와 방법으로 기준을 잡았는가’가 기록의 핵심입니다.

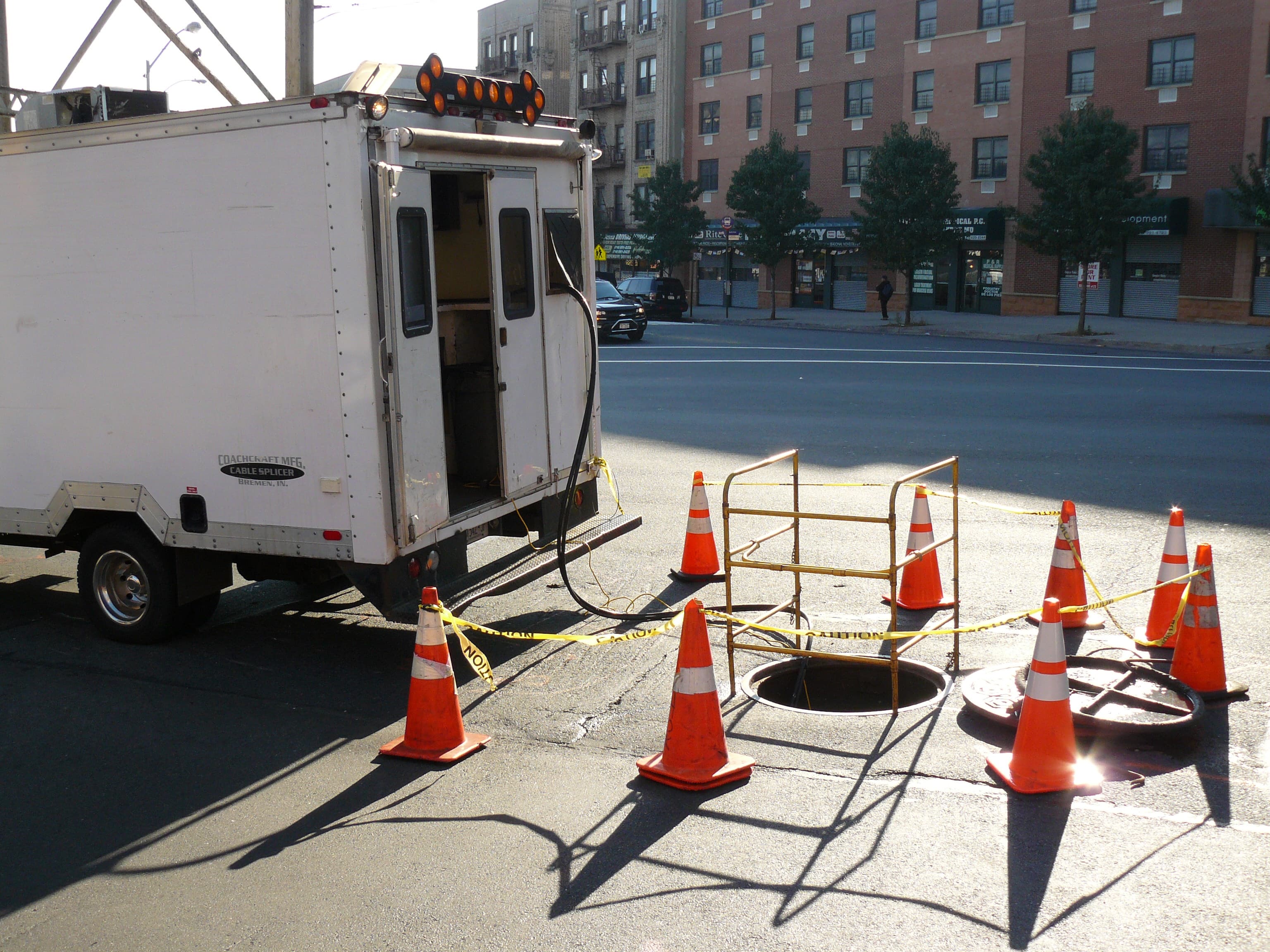

지하 광케이블 접속을 위해 준비된 실제 접속 작업 공간원본 전체 보기
실제 광케이블 접속 작업 사진. 이 글의 특정 프로젝트 현장은 아닙니다. 사진: Dhaluza, Wikimedia Commons, CC BY 3.0. 원본 비율 유지, 내용 변경 없음.
3. OTDR의 첫 번째와 마지막 커넥터를 화면 밖으로 밀어내지 않는다
OTDR은 강한 펄스와 반사 뒤에 가까운 이벤트를 분리해 읽기 어려운 구간이 생길 수 있습니다. 그래서 장비와 시험 링크 사이에 런치 케이블을 놓습니다. EXFO의 런치 케이블 가이드는 이 구간이 장비의 회복 시간을 확보하고 첫 번째 네트워크 커넥터의 손실·반사 특성을 볼 수 있게 해준다고 설명합니다. 먼 쪽에 리시브 케이블을 붙이면 마지막 커넥터를 평가할 수 있습니다.
여기서 ‘런치 케이블이 있다’만 확인하면 부족합니다. 시험 광섬유와 맞는 광섬유 종류인지, 커넥터 형식이 맞는지, 선택한 펄스 폭에서 첫 이벤트를 분리할 길이가 충분한지 함께 봐야 합니다. 케이블 자체의 연결면도 검사 대상입니다. 장비 화면에서 런치·리시브 구간을 올바르게 정의하지 않으면 첫 커넥터나 끝 커넥터가 분석에서 빠지거나 엉뚱한 이벤트가 링크 경계로 읽힐 수 있습니다.
OTDR 자동 분석은 유용하지만 결과표만 보고 끝내지는 않습니다. 측정 파장, 펄스 폭, 측정 거리와 이벤트 위치를 원본 트레이스와 함께 확인해야 합니다. 짧은 펄스는 가까운 이벤트를 구별하는 데 도움이 되고, 더 긴 거리나 큰 손실 구간에서는 다른 설정이 필요할 수 있습니다. EXFO의 초보자 가이드는 자동 모드에서 놓친 이벤트를 다른 펄스 폭으로 다시 확인하라고 권합니다. 숫자가 이상할 때는 먼저 설정과 연결 조건을 되돌아보는 편이 부품을 무작정 교체하는 것보다 정확합니다.
교정대 위에 놓인 실제 Yokogawa AQ7270 OTDR 장비원본 전체 보기
실제 OTDR 장비의 교정대 사진이며 이 글의 현장 측정 장면은 아닙니다. 사진: Electron, Wikimedia Commons, CC BY 3.0. 원본 비율 유지, 내용 변경 없음.
4. 한 방향의 특이값을 곧바로 접속 불량으로 부르지 않는다
OTDR에서 어떤 접속점이 손실이 아니라 이득처럼 보일 때가 있습니다. 서로 다른 광섬유의 후방산란 특성 차이 때문에 한 방향에서는 ‘gainer’로, 반대 방향에서는 더 큰 손실로 보일 수 있습니다. EXFO의 트레이스 해석 자료는 이런 경우 실제 접속 손실을 판단하려면 양방향 측정값을 함께 보아야 한다고 설명합니다. 한 장의 화면만 보고 접속을 다시 하라고 지시하면 원인을 잘못 짚을 수 있습니다.
양방향 측정이 필요한 범위와 합격 기준은 프로젝트 요구사항에 따라 달라집니다. 따라서 ‘반대편에서도 측정했는가’와 ‘두 결과를 어떤 방식으로 대조했는가’를 보고서에 남깁니다. 방향을 바꾼 결과의 파일명과 광섬유 번호가 서로 뒤바뀌지 않도록 현장 표기와 기록 형식을 먼저 정해 두는 것이 좋습니다. 일관된 기록은 나중에 다른 사람이 장애를 다시 추적할 때 특히 중요합니다.
OTDR로 이벤트를 찾아 문제 지점을 고친 다음에도 종단 간 삽입 손실 검증을 요구하는 작업이라면 OLTS 측정을 생략하지 않습니다. 두 장비가 서로 다른 질문을 해결하기 때문입니다. 어느 장비가 더 ‘정확하다’는 막연한 비교 대신, 시험 목적과 적용 기준이 요구하는 결과를 구분해야 합니다.
5. 수치와 함께 남겨야 할 작은 기록
최종 보고서에는 합격 표시만 남기지 말고 링크 식별자, 양 끝 위치, 광섬유 번호, 시험 날짜, 장비와 교정 상태, 시험 파장, 기준 설정 방식, 사용한 시험 코드와 런치·리시브 조건, 원본 결과 파일을 함께 묶습니다. 현장마다 요구 항목은 다르므로 이것은 공통 점검 출발점이지 법정 양식이 아닙니다. 값이 경계에 걸리거나 재측정을 했다면 무엇을 바꿨는지도 적습니다.
예를 들어 첫 측정에서 손실이 높았고 커넥터 청소 후 값이 바뀌었다면, 최종값만 남기지 말고 재측정 이유와 전후 조건을 기록합니다. 그래야 숫자가 좋아졌다는 사실과 원인을 확인했다는 사실을 구별할 수 있습니다. 반대로 값이 좋아졌어도 시험 코드를 바꾸고 기준을 다시 잡지 않았다면 서로 다른 조건의 결과를 같은 표에 나란히 놓아서는 안 됩니다.
좋은 검수는 화면의 초록색 표시 하나가 아니라 다음 질문에 답할 수 있는 상태입니다. 어떤 링크를 시험했는가. 무엇을 기준으로 합격을 판단했는가. 첫 번째와 마지막 연결은 측정에 포함됐는가. 특이 이벤트는 양방향에서 어떻게 보였는가. 다음 사람이 원본 파일로 같은 판단을 되짚을 수 있는가. 이 질문이 정리되면 측정값은 비로소 유지보수에 쓸 수 있는 자료가 됩니다.
참고 자료
- Fluke Networks, OLTS & OTDR: A Complete Testing Strategy: 두 시험의 역할과 연결면 검사.
- EXFO, Guide to Using and Selecting the Right Launch Fibers for OTDR Test Sets, Application Note 298: 런치·리시브 케이블과 링크 경계.
- EXFO, A Beginner's Guide to OTDR Testing: 펄스 폭, 이벤트, 양방향 해석.
적용 시에는 해당 네트워크의 계약 시방, 사용 장비 설명서와 최신 표준을 우선하세요.
