접속 작업을 끝내고 돔을 덮은 함체는 겉으로는 모두 닫혀 있습니다. 하지만 물이 들어올 수 있는 틈이 있는지는 눈으로 알 수 없습니다. 맨홀이나 핸드홀에 들어간 함체는 한 번 묻히면 다시 열기 어렵기 때문에, 닫기 전에 확인하는 방법이 필요합니다.
이 글은 접속함체의 밀폐 점검 하나만 다룹니다. 기존 굽힘반경·여장·함체 관리 강의와 케이블 준비와 트레이 고정 강의는 함체 안쪽의 광섬유 관리를 설명했습니다. 이번에는 바깥쪽, 곧 끝판과 가스켓, 케이블이 들어가는 입구가 제대로 닫혔는지 확인하는 순서를 설명합니다. 사례 문서는 Panduit의 6.5 in x 17 in 돔 접속함체 설치 안내서(FS152)입니다. 그 문서에 적힌 수치와 순서는 그 제품의 값이며, 다른 제조사나 다른 모델의 기준으로 옮겨 쓰지 않습니다.
학습 목표
- 돔 접속함체가 밀봉되는 위치를 케이블 포트, 그로밋, 가스켓으로 구분합니다.
- 조립 직후 가압 점검의 순서를 설명합니다.
- 누설 위치에 따라 제조사 문서가 제시하는 원인과 조치를 연결합니다.
밀봉은 세 곳에서 이루어집니다
FS152에서 돔 접속함체는 돔 덮개, 4포트 끝판이 붙은 정리 장치, 돔 가스켓, 칼라, 케이블 그로밋으로 구성됩니다. 밀봉에 관여하는 부분은 크게 세 곳으로 나눌 수 있습니다. 하나는 케이블 포트의 캡이 끝판을 누르는 모서리입니다. 다른 하나는 케이블 외경에 맞는 그로밋이 케이블을 감싸는 입구입니다. 마지막은 끝판 둘레의 홈에 앉은 가스켓과 그 위에 씌우는 돔입니다. 이 구분은 DMS가 설명을 위해 나눈 것이며, 안내서가 세 곳이라고 명시한 것은 아닙니다.
이 세 곳은 서로 다른 작업에서 만들어집니다. 그로밋은 케이블을 포트에 넣을 때, 캡은 포트에 볼트를 조일 때, 가스켓은 돔을 씌우기 직전에 자리를 잡습니다. 그래서 누설이 생기면 어느 작업을 다시 해야 하는지가 위치에 따라 달라집니다. 이 점이 이 강의의 핵심입니다. 누설 점검은 합격과 불합격을 가르는 단계라기보다, 누설 위치에서 다시 열어야 할 작업을 찾아내는 단계로 읽는 것이 맞습니다.
가압 전에 확인하는 조립 항목
가압 점검은 조립이 끝난 뒤에 하지만, 결과는 앞선 작업에서 이미 정해집니다. FS152가 가압 전에 요구하는 항목을 순서대로 보겠습니다.
먼저 케이블 캡입니다. 26단계에서 캡은 육각 볼트로 체결하며, 전동 공구를 쓰지 말고 캡이 완전히 앉을 때까지 손으로 고르게 조이라고 안내합니다. 캔 렌치나 너트 드라이버를 쓸 때의 설치 토크는 35~40 in-lbs입니다. 쓰지 않는 포트의 캡도 모두 조여야 합니다. 보강재 브래킷은 캡을 조인 다음에 조입니다. 돔을 씌우기 전인 44단계에서는 모든 캡 볼트를 한 번 더 조여 캡이 완전히 앉았는지 확인합니다.
다음은 가스켓입니다. 42단계와 43단계는 가스켓을 끝판에 밀어 넣고 홈 안으로 눌러 앉히라고 안내합니다. 홈에 완전히 들어갔는지 확인하라는 문구도 있습니다. 41단계에서는 가스켓의 바깥면과 안쪽면 전체에 실리콘 윤활제를 바르라고 하며, 이유로 조립과 함체 재개방이 쉬워진다는 점을 적습니다. 윤활제는 밀봉을 돕는 용도가 아니라 조립과 재개방을 쉽게 하는 용도로 적혀 있다는 점에 주의해야 합니다.
마지막으로 돔과 칼라입니다. 49단계는 돔의 턱이 칼라 반쪽 안에 물려 있는지 확인하라고 하고, 51단계는 칼라를 래치와 핀으로 고정하라고 합니다. 칼라가 한쪽만 물린 채 잠기면 가스켓에 균일한 압력이 걸리지 않을 수 있습니다. 이것은 구조에서 나온 DMS의 해석이며 안내서에 적힌 문장은 아닙니다.

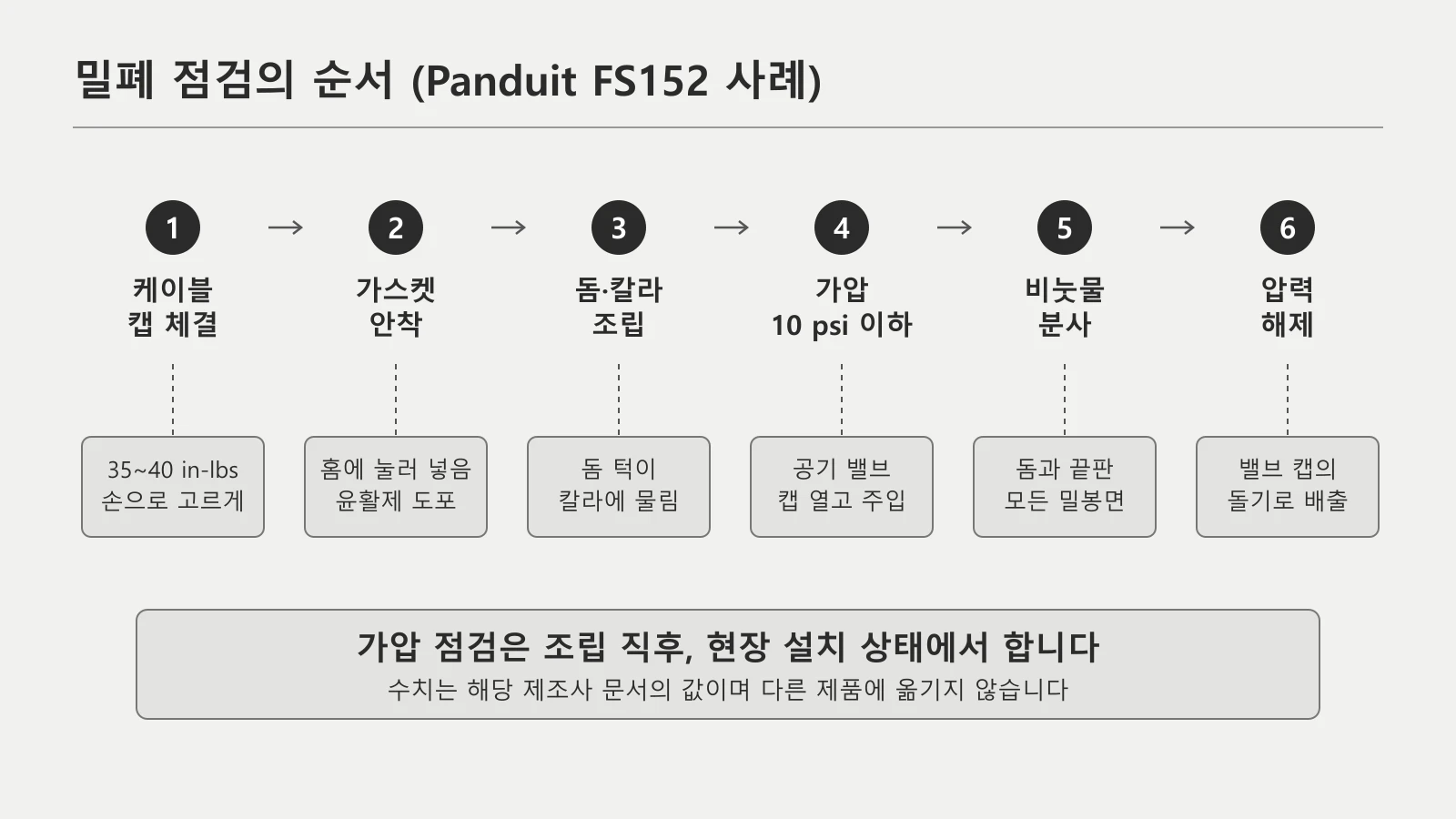

케이블 캡 체결, 가스켓 안착, 돔과 칼라 조립, 가압, 비눗물 분사, 압력 해제의 여섯 단계를 순서대로 나타낸 밀폐 점검 도식원본 전체 보기
밀폐 점검 순서를 정리한 DMS의 개념도입니다. 수치는 Panduit FS152에 한정되며 제품 도면이 아닙니다.
가압 점검의 순서
FS152는 이 점검을 플래시 테스트(Flash Test)라고 부릅니다. 52단계에서 끝판의 공기 밸브 캡을 열고, 53단계에서 함체를 최대 10 psi까지 가압합니다. 54단계에서는 돔과 끝판의 모든 밀봉면에 비눗물을 뿌려 누설을 확인합니다. 55단계에서는 공기 밸브 캡 위의 돌기를 눌러 압력을 뺍니다.
여기서 읽을 때 조심할 표현이 두 가지 있습니다. 첫째, 10 psi는 가압의 상한으로 적혀 있습니다. 목표 압력이나 합격 기준이 아닙니다. 둘째, DMS가 확인한 FS152 본문에는 압력을 얼마나 유지하는지, 몇 분 동안 관찰하는지, 거품이 어느 정도면 누설로 보는지가 적혀 있지 않았습니다. 이 값들은 다른 문서에서 가져오거나 임의로 정하지 말고 제조사 지침과 사내 시험 절차에서 확인해야 합니다. 값이 없다는 사실도 기록에 남겨 두어야 합니다.
또 하나 구분할 점이 있습니다. 같은 제조사의 데이터시트는 이 제품군이 Telcordia GR-771-CORE를 따르며 IP68 보호 등급을 제시한다고 적습니다. 다만 데이터시트는 이 등급을 그로밋을 올바르게 사용했을 때의 제조사 설명으로 표기합니다. 현장의 비눗물 가압 점검은 이 등급을 시험하는 절차가 아닙니다. 가압 점검에서 누설이 보이지 않았다는 결과는 그 시점에 그 조립 상태에서 확인된 사실일 뿐이며, 보호 등급이나 장기 밀봉 성능을 보증하지 않습니다.
누설 위치별 원인과 조치
FS152의 14쪽은 가압 점검에서 자주 보이는 끝판 누설 두 가지를 제시합니다.
하나는 케이블 포트의 모서리에서 새는 경우입니다. 안내서는 원인을 포트 캡이 완전히 조여지지 않은 것으로 설명합니다. 조치는 칼라를 풀고 정리 장치와 끝판을 돔에서 분리한 다음, 누설이 난 끝 캡의 볼트를 조이고 다시 조립해 가압 점검으로 누설이 멈췄는지 확인하는 것입니다.
다른 하나는 그로밋의 케이블 입구에서 새는 경우입니다. 안내서는 원인을 케이블이 그로밋에 표시된 케이블 지름 범위 안에 있지 않은 것으로 설명합니다. 조치는 같은 방식으로 칼라와 정리 장치를 분리하고, 누설이 난 곳의 끝 캡과 그로밋을 빼서 동봉된 측정 테이프로 케이블을 다시 재고 알맞은 그로밋을 고르는 것입니다. 그 뒤 다시 조립해 가압 점검으로 확인합니다.
두 조치에는 공통점이 있습니다. 칼라를 풀고 끝판을 돔에서 빼야 하므로 돔을 덮은 뒤의 수리는 처음 조립한 순서를 거꾸로 되돌리는 작업입니다. 그래서 비눗물 점검은 돔을 덮은 직후, 현장을 떠나기 전에 해야 합니다. 이 판단은 DMS의 해석입니다.

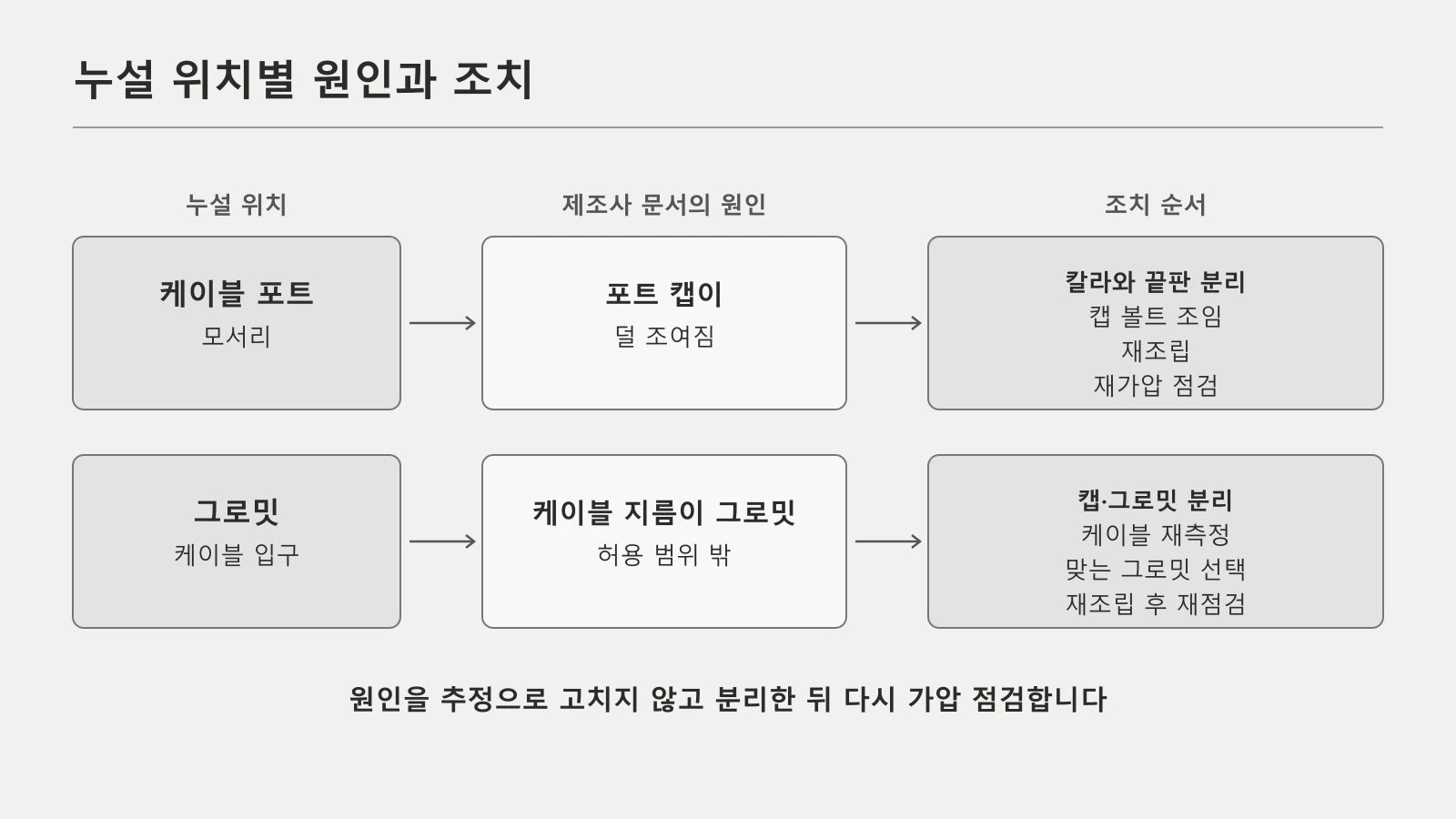

누설 위치를 케이블 포트 모서리와 그로밋 입구로 나누어 제조사 문서의 원인과 조치 순서를 연결한 도식원본 전체 보기
누설 위치와 조치를 연결한 DMS의 개념도입니다. 제조사 문서의 14쪽 내용을 요약했으며 승인 절차는 아닙니다.
가상 사례 해독 연습
작업자가 4포트 끝판 중 두 포트에 케이블을 넣고 나머지 두 포트는 비워 두었다고 가정하겠습니다. 돔을 덮고 가압한 뒤 비눗물을 뿌렸더니 비어 있던 포트 한 곳의 모서리에서 거품이 생겼습니다. 이 사례는 학습을 위해 만든 가상 상황이며 실제 고객 사례나 리도의 시험 결과가 아닙니다.
이때 그로밋을 의심하기 쉽지만, 누설 지점은 케이블이 들어가지 않은 포트입니다. FS152는 쓰지 않는 포트의 캡도 모두 조이라고 하고, 사용하지 않는 포트에는 플러그를 설치하라고 안내합니다. 따라서 먼저 해당 포트의 캡과 플러그가 안내서대로 설치되고 체결되었는지를 확인해야 합니다. 이 설명은 안내서 문구를 사례에 적용한 해석이며, 실제 원인은 분리해서 확인하기 전에는 단정할 수 없습니다.
밀폐 점검표
다음 항목은 DMS의 검토 제안입니다. 사내 승인 절차나 제품의 합부 기준을 대신하지 않습니다.
표가 넓으면 좌우로 스크롤하여 확인하세요.
| 확인 항목 | 기록할 내용 |
|---|---|
| 제품 식별 | 함체 제조사, 정확한 모델, 설치 안내서 번호와 판본 |
| 포트 구성 | 사용한 포트, 비워 둔 포트, 사용한 그로밋 번호와 케이블 지름 측정값 |
| 캡 체결 | 체결 방법, 공구와 토크 기준의 출처, 비워 둔 포트 캡 체결 여부 |
| 가스켓 | 홈에 앉은 상태, 윤활제 사용 여부 |
| 칼라 | 돔 턱이 물린 상태, 래치와 핀 고정 여부 |
| 가압 | 사용한 압력과 상한의 출처, 유지 시간의 출처 |
| 결과 | 비눗물을 뿌린 위치, 누설 위치, 조치와 재점검 결과 |
| 미확인 사항 | 문서에 없는 값과 판단을 보류한 이유 |
다음 업무에서 쓰는 접속함체 설치 안내서를 한 권 골라 가압 점검 단계에 압력 상한, 유지 시간, 합격 기준이 각각 적혀 있는지 확인하십시오. 적혀 있지 않은 항목은 임의로 채우지 말고 미확인으로 남깁니다.
확인 문제
1. FS152에 적힌 10 psi를 모든 돔 접속함체의 가압 점검 압력으로 써도 됩니까?
안 됩니다. 10 psi는 이 안내서가 이 제품에 대해 적은 가압 상한입니다. 다른 모델에는 그 모델의 문서가 정한 값을 써야 합니다.
2. 비눗물 점검에서 거품이 보이지 않았다면 그 함체는 IP68 등급을 만족한다고 말할 수 있습니까?
말할 수 없습니다. IP68은 제조사가 제시하는 보호 등급이고, 현장의 비눗물 점검은 그 등급을 시험하는 절차가 아닙니다. 점검 결과는 그 시점의 조립 상태에서 누설이 보이지 않았다는 사실만 보여 줍니다.
3. 그로밋의 케이블 입구에서 누설이 확인되었습니다. 제조사 문서가 제시하는 원인과 조치 순서는 무엇입니까?
원인은 케이블이 그로밋의 지름 범위를 벗어난 것입니다. 칼라와 정리 장치를 분리하고 해당 끝 캡과 그로밋을 빼서 케이블을 다시 재고 알맞은 그로밋을 고른 뒤, 재조립해 가압 점검으로 확인합니다.
출처와 추가 확인
- Panduit, Dome Closure 6-1/2" x 17" Installation Instructions FS152, 2019: 2
4쪽 구성과 그로밋 표, 8쪽 캡 체결, 1112쪽 가스켓·돔·칼라, 13쪽 가압 점검, 14쪽 누설 사례를 확인했습니다. 유통업체가 게시한 사본이므로 실제 사용 전 Panduit 공식 판본을 확인해야 합니다. - Panduit, Outdoor Dome Fiber Splice Closure 데이터시트, 2024-12-18 게시: GR-771-CORE 표기, IP68 표기와 그로밋 사용 조건을 확인했습니다. 제조사의 설명이며 독립 시험 결과가 아닙니다.
원문 확인일은 2026년 10월 7일입니다. 확인한 것은 위 두 문서이며, GR-771-CORE 표준 본문, 실제 제품의 최신 판본, 현장 시험 결과는 확인하지 않았습니다. 원문 도면을 복제하지 않고 설명을 위해 별도의 개념도를 구성했습니다.
