접속함체를 열기 전에 케이블 외피를 몇 센티미터 벗길지 정해야 합니다. 현장에서 “1 m쯤 남기면 된다”는 말을 들어 본 적이 있을 것입니다. 그 숫자가 어디서 나왔고 어느 함체에 적용되는지 확인하지 않으면, 자른 뒤에는 되돌릴 수 없습니다.
이 글은 기존 굽힘반경·여장·함체 관리 강의가 다룬 굽힘 한계와 여장 보관을 반복하지 않습니다. 다루는 대상은 함체 안쪽의 준비 순서입니다. 외피를 벗기는 길이, 튜브를 고정하는 위치, 트레이 덮개를 닫을 때 광섬유가 눌리는 문제, 나중에 다시 열었을 때 확인할 항목을 하나의 흐름으로 묶습니다. 특정 제품의 수치는 그 제품 문서의 사례로만 쓰며, 현재 제품의 합부 기준이나 설계 변경 기준으로 제시하지 않습니다.
학습 목표
- 케이블 준비 길이를 제조사 매뉴얼의 기준점에서 읽습니다.
- 튜브 고정 위치와 트레이 안의 광섬유 보관 위치를 구분합니다.
- 덮개 눌림을 닫기 전과 다시 열었을 때 확인하는 방법을 설명합니다.
준비 길이는 기준점에서 시작합니다
케이블 준비 길이는 단어만 보고 읽으면 틀리기 쉽습니다. 외피를 제거하는 길이, 보강재를 남기는 길이, 튜브가 트레이까지 이어지는 길이, 트레이 안에서 접속과 보관에 쓰는 광섬유 길이가 모두 다른 항목입니다. 문서마다 길이를 재는 시작점도 다릅니다. 어떤 문서는 케이블 외피가 끝나는 지점에서 재고, 어떤 문서는 고정 브래킷에서 잽니다.
광섬유협회(FOA)의 함체 설명은 제조사 지침을 먼저 따르라고 안내합니다. 외피와 보강재의 길이는 케이블을 함체에 고정하는 데 필요한 길이를 맞추기 위한 것이고, 튜브의 길이는 트레이까지 닿아 접속과 보관을 할 수 있게 맞추기 위한 것이라는 설명입니다. 같은 문서는 루즈튜브 케이블의 일반적인 모습으로, 튜브가 함체 입구에서 트레이까지 이어져 트레이에서 고정되고 접속 후 한쪽에 약 1 m의 맨 광섬유가 정리된다고 적습니다. 이것은 일반 설명이며, 모든 제품에 공통으로 적용되는 의무 길이로 읽으면 안 됩니다.

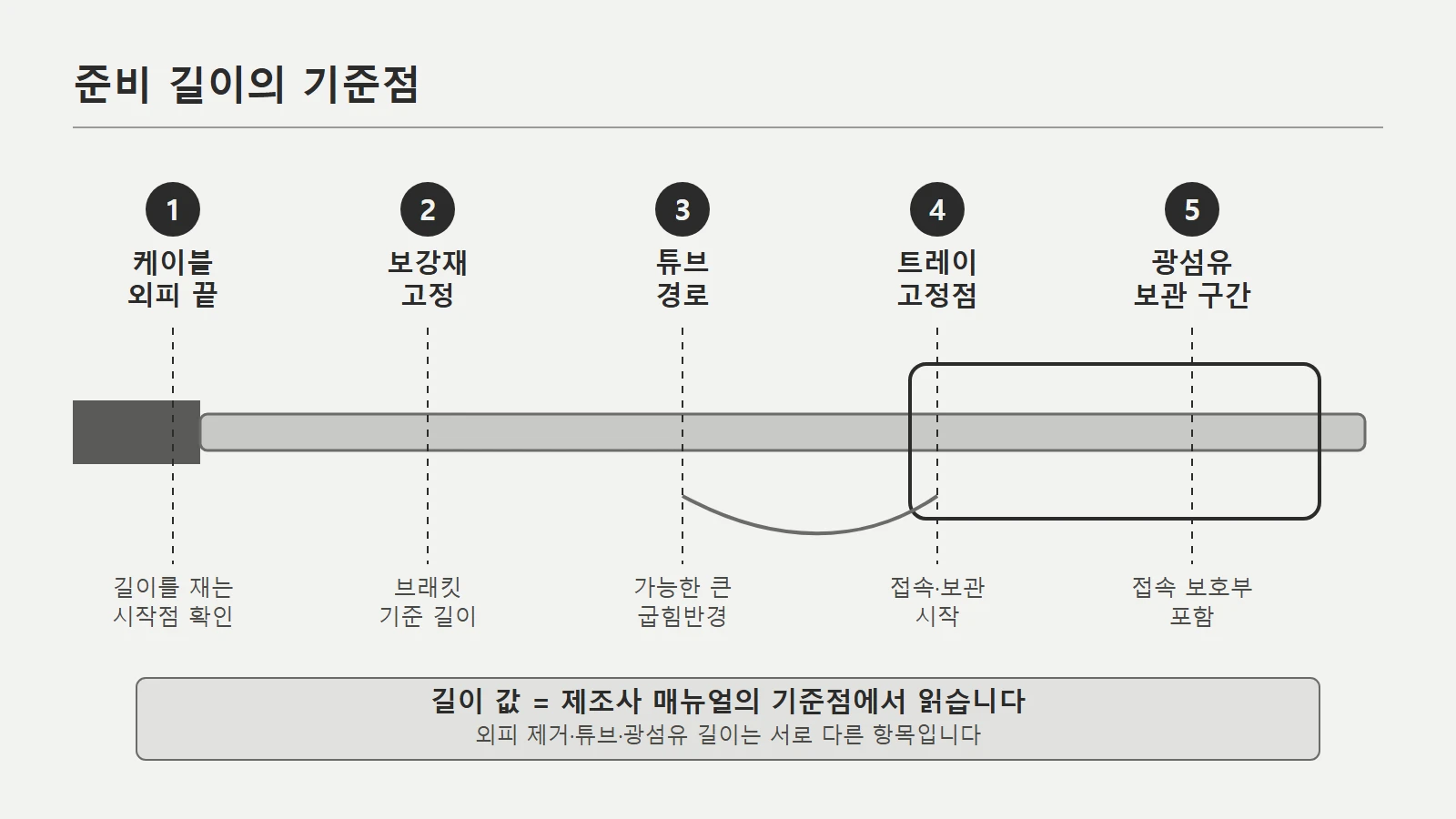

외피 끝, 보강재 고정, 튜브 경로, 트레이 고정점과 광섬유 보관 구간을 순서대로 나타낸 준비 기준점 도식원본 전체 보기
준비 길이를 읽는 기준점을 보여 주는 DMS의 개념도입니다. 특정 제품의 치수나 비례 축척 도면은 아닙니다.
같은 제조사 안에서도 값이 달라집니다
CommScope의 FOSC450 C·D 설치 안내서는 케이블 절단 길이를 표로 제시합니다. 이 표는 케이블 종류, 중간 개방인지 끝단 인입인지, 트레이 높이, 슬랙 바스켓 크기에 따라 값이 나뉩니다. 안내서 4쪽의 표에서 확인한 사례를 보면 루즈 버퍼 튜브 케이블의 끝단 인입은 C 함체가 4372 in, D 함체가 5575 in입니다. 같은 계열 안에서도 함체 크기에 따라 권장 보관 길이가 다릅니다.
같은 표는 중간 개방에서 표준 바스켓일 때 C 함체 5290 in, D 함체 102120 in로 구분합니다. 이 숫자는 해당 문서의 제품과 구성에 한정된 값입니다. 다른 제조사 함체나 다른 케이블 구조에 옮겨 쓰면 안 됩니다. 표 아래 주석은 최소 길이가 트레이로 바로 가는 쪽을 기준으로 하고 최대 길이가 바스켓을 거쳐 트레이로 가는 경우를 기준으로 한다고 설명합니다. 같은 문서에서도 경로가 다르면 길이의 의미가 달라집니다.
Leviton의 2024년 적용 노트는 이 관계를 다른 제품군으로 보여 줍니다. 외피 출구에서 트레이로 가는 서브유닛 튜브 끝까지 재는 최소 길이로, SDX 스플라이스 모듈 152 cm, SDX 스플라이스 트레이 203 cm, HDX 함체 152 cm를 안내합니다. 노트는 이 값에 케이블을 당길 때 생긴 끝단 손상 구간을 잘라 내는 길이나 전체 여장 저장 길이를 포함하지 않는다고 따로 밝힙니다. 따라서 하나의 일반 숫자로 통일하려는 시도 자체가 위험합니다.
튜브와 광섬유를 고정하는 위치
준비 길이가 맞아도 고정 위치가 어긋나면 광섬유에 힘이 걸립니다. FOA 설명에 따르면 루즈튜브 케이블은 튜브가 함체 입구에서 트레이로 이어지고 트레이에서 고정됩니다. DMS의 해석으로는 트레이 입구에서 튜브를 고정해야 튜브 안의 광섬유가 접속 구간까지 무리 없이 들어갑니다. 그 뒤의 맨 광섬유는 트레이의 안내 경로를 따라 정리합니다. 이것은 구조에 대한 해석이며 인용한 요구사항이 아닙니다.
Corning의 표준 권장 절차(SRP 78-8130-1910-2, 2019)는 버퍼 튜브나 전환 튜브를 함체 안에서 경로 잡을 때 가능한 가장 큰 굽힘반경을 유지하라고 설명합니다. 리본 전환 튜브는 베이스에 설치한 브래킷에 고정하고 반대쪽 끝을 트레이에 고정하는 순서를 보여 줍니다. 튜브를 고정하기 전에 길이를 맞춰야 하는 이유가 여기서 드러납니다. 고정한 뒤에는 길이를 조정하기 어렵고, 억지로 당겨 맞추면 튜브가 첫 굽힘에서 힘을 받습니다.
이 문서는 해당 제조사 제품의 절차이며, 다른 함체에서 같은 순서를 쓰라는 근거가 아닙니다. 새 함체를 처음 쓸 때는 FOA 안내처럼 응용 노트나 영상까지 먼저 보고 순서를 확인해야 합니다. 순서가 다르면 같은 부품을 써도 결과가 다릅니다.
트레이 덮개는 광섬유를 누를 수 있습니다
FOA는 트레이 덮개가 광섬유를 눌러 끊을 수 있다고 직접 경고합니다. 트레이를 쌓거나 덮개를 닫을 때 광섬유가 끼이지 않도록 조심해야 합니다. 같은 문서는 이런 파손이 OTDR로 찾기에는 접속점과 너무 가까워서 단순한 불량 접속처럼 보일 수 있고, VFL(가시광 결함 탐지기)로만 발견되는 경우가 있다고 설명합니다. 트레이를 열었다 닫는 재개방 중에 광섬유가 부러지는 일이 흔하다는 설명도 함께 있습니다.
그래서 덮개를 닫기 전 확인이 필요합니다. 광섬유가 안내 경로 안에 있는지, 접속 보호부가 정해진 자리에 있는지, 광섬유가 덮개 모서리나 트레이 사이로 나와 있지 않은지를 눈으로 봅니다. 닫은 뒤에 눌림이 의심되면 같은 트레이의 광섬유를 VFL로 확인하는 방법이 있습니다. VFL은 파손 위치를 빛 번짐으로 보여 줄 수 있지만, 실제 사용 파장에서의 손실을 대신하지는 않습니다. 측정 판단은 별도의 시험으로 합니다.

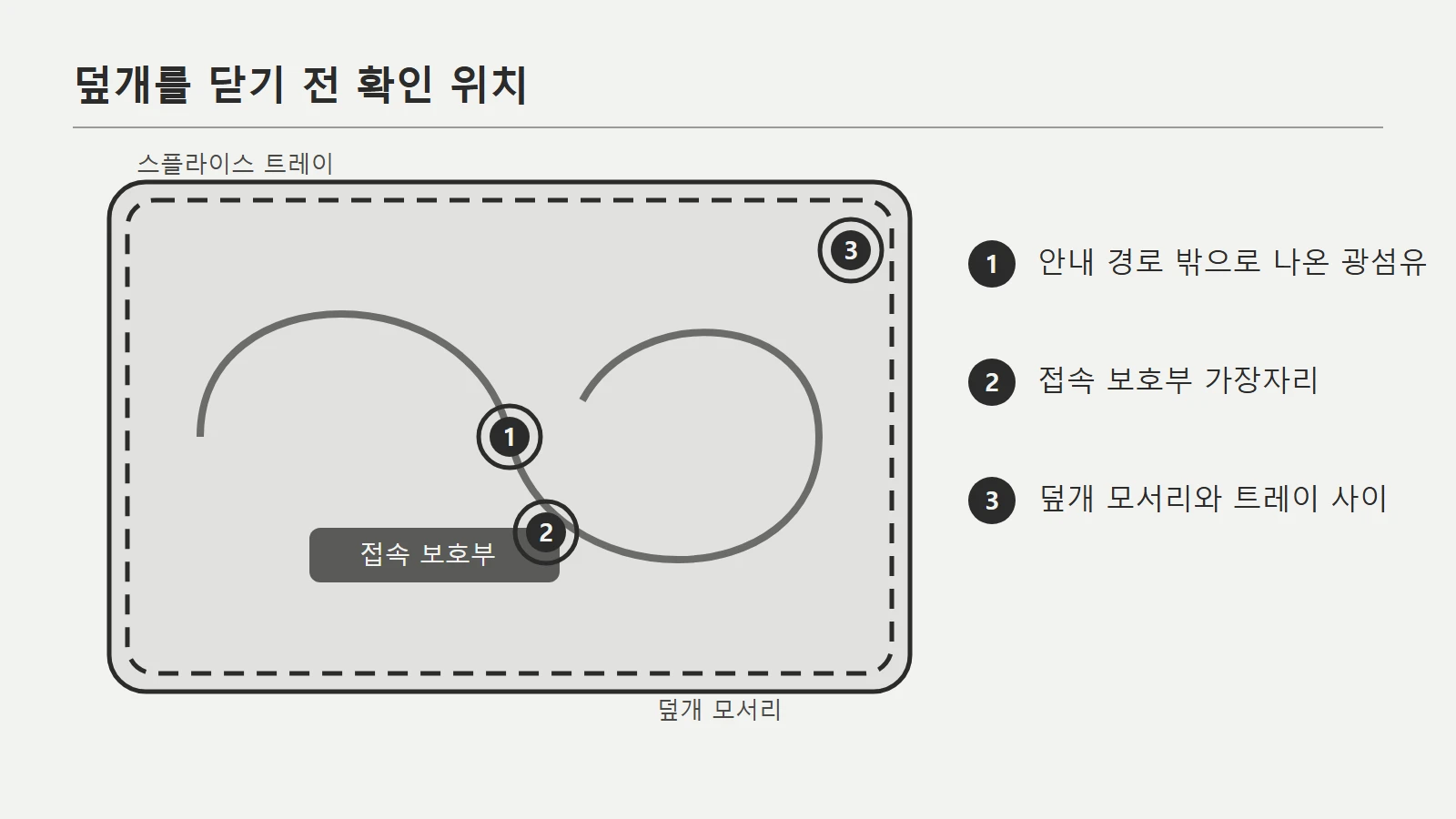

트레이 안내 경로, 접속 보호부, 덮개 모서리를 구분하고 눌림 가능 위치를 표시한 검토 도식원본 전체 보기
덮개를 닫기 전 눈으로 확인하는 위치를 정리한 DMS의 개념도입니다. 제조사 도면이나 승인 절차가 아닙니다.
재개방을 전제로 한 준비
함체는 한 번 닫고 끝나는 물건이 아닙니다. FOA는 돔 함체가 접속과 여장 보관을 다루기 쉽고, 재진입할 때 정리 상태가 더 깔끔하다고 설명합니다. 재진입 때 트레이 고정과 튜브 경로가 흐트러져 있으면 광섬유 한두 가닥이 아니라 고정 구조 전체를 다시 확인해야 합니다. 처음 준비할 때 길이를 정확히 맞추고, 고정 위치를 도면에 남기고, 닫기 전에 덮개 눌림을 점검해 두면 다음 사람이 작업할 때 확인할 범위가 줄어듭니다.
재개방 점검 기록에는 함체 모델, 사용한 제조사 문서의 판본, 외피 제거 길이, 튜브를 고정한 위치, 덮개를 닫기 전 확인 내용을 남깁니다. 이 항목은 DMS의 업무 제안이며 제조사 규격이나 회사의 승인 양식을 대신하지 않습니다.
가상 사례 해독 연습
작업자가 “1 m면 된다”는 말만 듣고 케이블 외피를 벗겼다고 가정하겠습니다. 이 함체의 설치 안내서에는 트레이로 직접 가는 경로의 최소 길이가 별도로 적혀 있습니다. 그 값이 작업자가 정한 길이보다 길다면, 튜브가 트레이 입구에 닿지 못하거나 닿더라도 고정점에서 당겨집니다. 이 사례는 학습을 위해 만든 가상 상황이며 실제 고객 사례나 리도의 시험 결과가 아닙니다. 특정 제품이나 길이도 아닙니다.
이 상황에서 먼저 할 일은 길이를 더 자르는 것이 아니라 문서를 확인하는 것입니다. 적용 모델이 맞는지, 중간 개방인지 끝단 인입인지, 트레이로 바로 가는지 바스켓을 거치는지 확인합니다. 확인되지 않았다면 합부를 단정하지 않고 확인 요청으로 남깁니다.
케이블 준비·트레이 점검표
다음 항목은 DMS의 검토 제안입니다. 사내 승인 절차나 제품의 합부 기준을 대신하지 않습니다.
표가 넓으면 좌우로 스크롤하여 확인하세요.
| 확인 항목 | 기록할 내용 |
|---|---|
| 제품 식별 | 함체 제조사, 정확한 모델, 케이블 구조와 심수 |
| 문서 상태 | 매뉴얼명, 판본, 적용 모델, 사용 승인을 받은 자료인지 여부 |
| 길이의 기준점 | 외피 끝 또는 고정 브래킷 중 어디서 재는 값인지, 단위 |
| 경로 | 중간 개방·끝단 인입, 트레이 직접 또는 바스켓 경유 |
| 고정 위치 | 보강재 고정, 튜브 고정, 트레이 고정점의 위치 |
| 덮개 확인 | 닫기 전 눌림·끼임 확인, 의심되면 VFL 확인 여부 |
| 미확인 사항 | 자료에 없는 값과 판단을 보류한 이유 |
다음 업무에서 함체 하나를 골라 길이 값을 문서에서 찾아 기준점과 함께 적어 보십시오. 기준점이 문서에 없으면 임의로 정하지 말고 ‘미확인’으로 남깁니다.
확인 문제
1. 약 1 m라는 FOA의 설명을 모든 접속함체의 준비 길이로 써도 됩니까?
안 됩니다. FOA의 약 1 m는 접속 후 트레이에 정리되는 맨 광섬유에 대한 일반 설명이며, 실제 외피 제거 길이와 튜브 길이는 제조사 지침을 따라야 합니다.
2. 같은 제조사의 함체 두 종류가 있으면 준비 길이도 같다고 볼 수 있습니까?
볼 수 없습니다. CommScope FOSC450 C와 D 함체의 안내서 표는 같은 끝단 인입에서도 서로 다른 범위를 제시합니다.
3. 트레이 덮개를 닫은 뒤 접속점 근처 손실이 이상합니다. OTDR에서 접속 불량처럼 보이면 접속만 다시 하면 됩니까?
먼저 덮개 눌림을 의심해야 합니다. FOA는 눌림 파손이 OTDR로는 접속 불량처럼 보일 수 있고 VFL로만 찾아지는 경우가 있다고 설명합니다.
출처와 추가 확인
- FOA, Fiber Optic Splice Closures: 제조사 지침 우선, 튜브 고정, 약 1 m 설명, 트레이 덮개 눌림, 재진입 설명입니다. 게시 연도는 2023년 저작권 표기를 확인했습니다.
- CommScope, FOSC450 C·D Installation Instructions: 4쪽 케이블 절단 길이 표와 보강재 절단 길이입니다. 제3자 게시본이므로 실제 사용 전 CommScope 공식 판본을 확인해야 합니다.
- Leviton, Application Note NS-AN-18-0030, 2024.04.15: 제품군별 최소 준비 길이와 제외 항목입니다.
- Corning, Standard Recommended Procedure 78-8130-1910-2, Issue 9, 2019.08: 튜브 경로의 굽힘반경 유지와 전환 튜브 고정 순서입니다.
원문 확인일은 2026년 10월 5일입니다. 표준 본문의 특정 조항과 현재 납품 제품의 최신 매뉴얼, 실제 현장 시험 결과를 확인한 글은 아닙니다. 사진과 원문 도표를 복제하지 않고 설명을 위해 별도의 개념도를 구성했습니다.
